Frame Chasers GIGABYTE RTX 5090’da shunt modu yapıp PCB yaktı

Frame Chasers yakın zamanda GIGABYTE RTX 5090’da shunt-mod uyguladı ve karta ikinci bir 12V-2×6 güç konektörü ekledi. Bu müdahale, bazı kartlarda PCB’de aşırı ısınma ve delik oluşmasıyla sonuçlandı.

Frame Chasers tam olarak ne yaptı?

Frame Chasers, GIGABYTE RTX 5090’in PCB’sine ikinci bir 12V-2×6 güç konektörü ekledi ve aynı zamanda GPU’yu daha fazla güç çekmesi için shunt-modded yaptı. Shunt-modding, güç sınırını artırmak için şönt dirençlerinin değiştirilmesi yoluyla uygulanır. Öte yandan, kart bu konfigürasyonla çalışmayı denedi ve kısa süre sonra sorunlar ortaya çıktı.

Neden ikinci 12V-2×6 konnektör eklendi?

Birkaç GIGABYTE RTX 5090 baskısında PCB’nin sağ tarafında ikinci 12V-2×6 konektör için bir footprint bulunuyor. Modlayıcılar, tek bir 16-pin yerine iki 12V-2×6 konektör kullanmanın daha güvenli biçimde daha fazla güç çekilmesine yardımcı olduğunu düşünüyor. Bununla birlikte, eklenen güç ve shunt-mod birleşimi riskleri artırdı.

Aşırı ısınma ve PCB hasarı nasıl oluştu?

Frame Chasers, kartın aşırı derecede sıcak olduğunu ve fanın dönmemesine neden olan bir hata olduğunu belirtti. PC idle durumdayken GPU, NVIDIA kontrol panelinde Performance moduna ayarlanmıştı; bunun sonucunda kart sürekli 3D modunda kaldı. Shunt-mod nedeniyle GPU zaten daha fazla güç çekiyordu ve fanlar dönmediği için yoğun ısı oluştu.

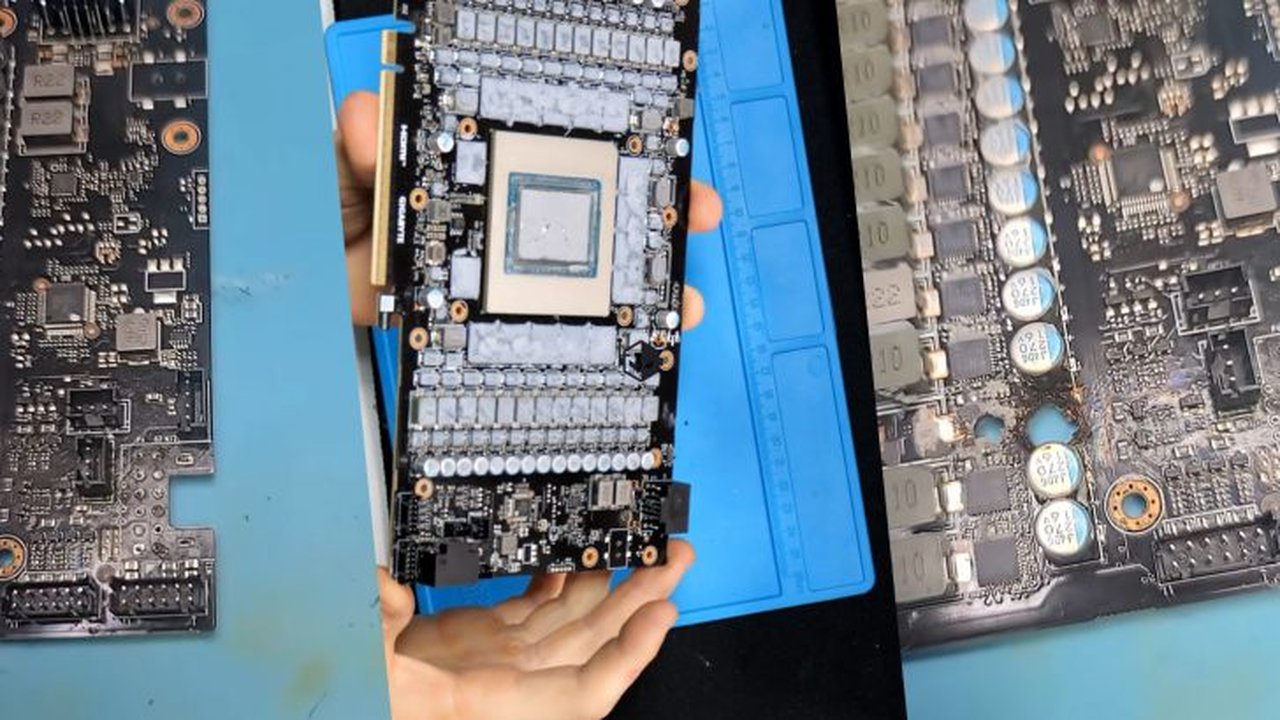

Bununla birlikte, videoda PCB’den iki deliğin delinmiş olduğu ve yoğun ısı sebebiyle bir kondansatörün yerinden fırladığı görülüyor. Öte yandan GPU çekirdeği ve VRAM görünürde hasar almamış gibi duruyor.

Hasarın kapsamı ve tamir mümkün mü?

Görüntülere göre PCB üzerinde delikler oluştu ve bazı bileşenler fiziksel olarak yerinden kopmuş durumda. Ancak GPU chip’i ve VRAM görünürde etkilenmediği için kart, uygun bir PCB bulunabilirse sökülüp başka bir PCB’ye takılabilir. Frame Chasers bu ölü RTX 5090’ı popüler PC donanım tamiri uzmanı, NorthWestRepair‘e gönderdi; NorthWestRepair bu kurulumu gerçekleştirebilir.

Öne çıkan teknik detaylar nelerdir?

• İşlemi yapan: Frame Chasers.
• Hedef kart: GIGABYTE RTX 5090.
• Uygulanan değişiklikler: shunt-mod ve ikinci 12V-2×6 güç konektörü eklenmesi.
• Ortaya çıkan sorunlar: PCB’de delikler, bir kondansatörün yerinden uçması, fanların dönmemesi.
• Durum: GPU çekirdeği ve VRAM görünürde sağlam; kart NorthWestRepair’e gönderildi.

Sonuç olarak, GIGABYTE RTX 5090 üzerinde yapılan güç artırma modifikasyonları önemli riskler barındırıyor ve bu olay modlamanın potansiyel sonuçlarını gözler önüne seriyor. Okuyucuları, deneyimleri veya görüşleri varsa yorum yapmaya davet ediyoruz.
